Ansaugrohre

10. Mar 2026 00:08:34 In Arbeit

Bei vereinzelten Motoren ist ein unzulässiges Axialspiel der Ansaugrohre festgestellt worden. Um diesen Zustand zu korrigieren, müssen alle 4 Ansaugrohre ersetzt werden!
Achtung:
Bei den Montagearbeiten ist nach den sicherheitstechnischen Vorgaben
unserer Handbücher zu verfahren!
Bei Arbeiten an der Kraftstoffanlage besteht Brand- und Explosionsgefahr!
Sicherheitsbestimmungen und länderspezifische Vorschriften beachten!

Teilen
Status setzen

Metadaten

Kunde / Auftraggeber
Kunde_01_02_und_03
Referenz / Aktenzeichen
keine
Ort / Adresse
Musterstr. 111, 5000 Köln
Kopfzeile

Kopfzeile................Kopfzeile.......................Kopfzeile

Details

Details..................Details.........................Details

Fußzeile

Fußzeile..................Fußzeile....................Fußzeile

  • #001
    In Prüfung
    2026-03-10 11:59:21
    00:02:04
    Docstep Bild
    Zündkerzenstecker von den Zündkerzen abziehen.

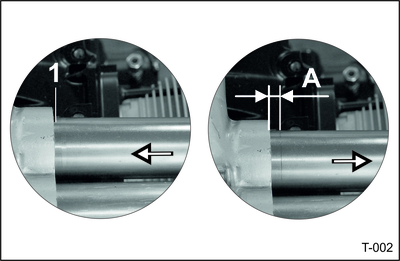

    Axialspiel der Ansaugrohre prüfen:
    Hierzu Ansaugrohr bis Anschlag schieben und
    an gezeigter Stelle (1) markieren. Ansaugrohr
    in entgegengesetzte Richtung schieben und
    Abstandsmaß „A“ messen.

    Zulässiges Axialspiel bei Betriebstemperatur des Motors: max. 2 mm

    Arbeitsvorgang für die restlichen 3 Ansaugrohre
    analog durchführen!

    Sollte unzulässiges Axialspiel festgestellt werden, sind generell alle 4 Ansaugrohre zu ersetzten.

  • #002
    In Prüfung
    2026-03-10 12:01:14
    00:01:41
    Docstep Bild
    Ansaugrohre ersetzen

    Die nachfolgende Beschreibung bezieht sich auf eine Motorseite.
    Für die gegenüberliegende Seite ist der Arbeitsvorgang analog
    durchzuführen.
    Kraftstoffleitungen vom Motor ab- und anbauen.
    Siehe Repair Manual, Kapitel 6
    „FUEL INJECTION SYSTEM“

    Kabelsatzstecker für Einspritzdüsen abziehen.
    Schellen (Pfeil) abbauen.
    Kabel vom Ansaugrohr lösen (1 Kabelbinder)
    und seitlich ablegen.
    Kraftstoffleitung von Halter Einspritzdüsen abbauen
    und vom Ansaugrohr lösen (2 Kabelbinder).

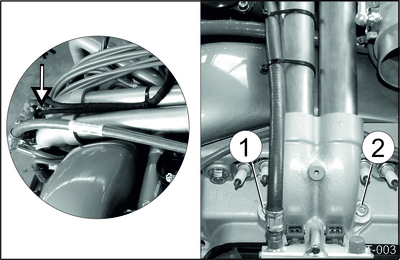

    Befestigungsschrauben (1) und (2) herausschrauben.
    ZSB Ansaugkrümmer mit Ansaugrohre vom
    Ansaugsammlerabziehen.
    Ansaugrohre vom Ansaugkrümmer abziehen und
    O-Ringe entnehmen (4 Stück).

    Alle Dichtflächen reinigen!

  • #003
    Abgeschlossen
    2026-03-10 12:02:33
    00:01:05
    Docstep Bild

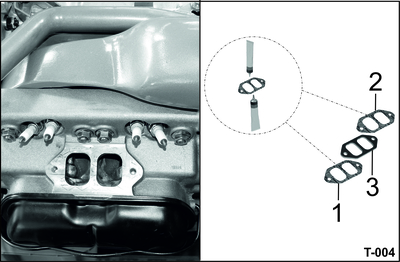

    Dichtungsmasse 708.413.070 auf Dichtungen (1) und (2) beidseitig auftragen.

    Dichtung (1), Isolierflansch (3) und Dichtung (2) auflegen.

    Dichtflächen müssen trocken und fettfrei sein.
    Auf äußerste Sauberkeit an den Dichtflächen
    achten!

  • #004
    Abgeschlossen
    2026-03-10 12:03:56
    00:01:09
    Docstep Bild

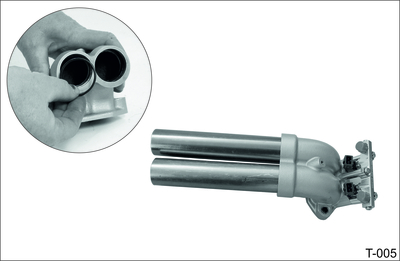

    Neue O-Ringe mit Motoröl benetzen und in Ansaugkrümmer einsetzen. Auf exakten Sitz achten!

    Neue Ansaugrohre bis Anschlag in Ansaugkrümmer einsetzen.

    Hinweis:
    Beim Einsetzen der Ansaugrohre darauf achten, dass
    die O-Ringe nicht beschädigt werden.

  • #005
    Abgeschlossen
    2026-03-10 12:05:09
    00:01:00
    Docstep Bild

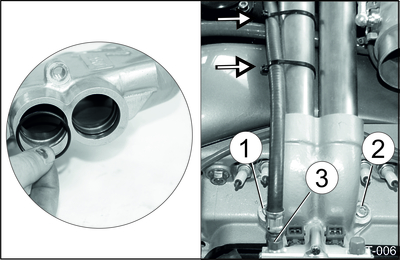

    Neue O-Ringe mit Motoröl benetzen und in Ansaugsammler einsetzen. Auf exakten Sitz achten!

    ZSB Ansaugkrümmer mit Ansaugrohre bis Anschlag in Ansaugsammler einsetzen.

    Beim Einsetzen der Ansaugrohre darauf achten, dass
    die O-Ringe nicht beschädigt werden.

    Befestigungsschrauben (1) und (2) montieren, neue Schnorringe einsetzen.
    Anzugsdrehmoment: (M8/8.8): 20 Nm

    Kraftstoffleitung (3) montieren und an gezeigter Stelle (Pfeile) mit Kabelbinder sichern.
    Überwurfmutter anziehen, bis Dichtheit erreicht ist.

  • #006
    In Arbeit
    2026-03-10 12:06:47
    00:01:35
    Docstep Bild

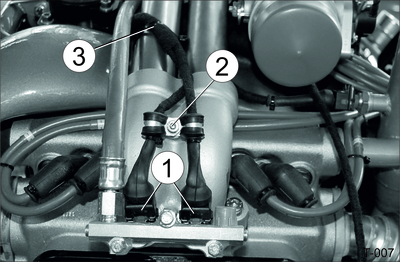

    Kabelsatzstecker (1) für Einspritzdüsen aufstecken. Auf exakten Sitz achten!

    Kennzeichnung der Kabelsatzstecker beachten:
    Y1 = Einspritzdüse, Zylinder 1
    Y2 = Einspritzdüse, Zylinder 2
    Y3 = Einspritzdüse, Zylinder 3
    Y4 = Einspritzdüse, Zylinder 4

    Achtung:
    Kabelsatzstecker dürfen nicht vertauscht werden!
    Falsches Anschließen der Kabelsatzstecker kann
    Motorschäden verursachen!

    Schellen mit Befestigungsschraube (2) montieren, neue Federscheibe einsetzen. Kabel (3) an gezeigter Stelle
    mit Kabelbinder sichern.
    Anzugsdrehmoment: (M5/8.8): 5,5 Nm

    Zündkerzenstecker aufstecken, Kennzeichnung für
    Zylinder auf Zündkabel beachten!

Docstep 007
